高压电缆头制作工艺和注意事项
发布日期:2023年08月25日

注意事项:

1.电缆头在安装时要防潮,不应在雨天、雾天、大风天做电缆头,平均气温低于零摄氏度时,电缆应预先加热;2.施工中要保证手、工具、材料的清洁;3.所用电缆附件应预先试装,检查规格是否同电缆一致,各部件是否齐全,检查出厂日期,检查包装密封性,防止剥切尺寸发生错误。

制作工艺:

1、剥外护套 为防止钢甲松散,先在钢甲切断处内侧把外护层剥去一圈,用铜丝绑紧钢甲并焊妥钢甲接地线,***后剥外护套;

2、在卡子边缘顺钢甲包紧方向锯一环形深痕,用钳子拉下并转松钢甲,脱出钢甲带,处理好锯断处的毛刺;

3、剥内护绝缘层时注意保护好色相标识线,保证铜屏蔽层与钢甲之间的绝缘;

4、焊接屏蔽层接地线时把内护层外侧的铜屏蔽层铜带上的氧化物去掉,涂上焊锡;

5、剥半导电层时在离铜带断口10mm处为半导电层断口,断口内侧包一圈胶带作标记;

6、安装半导电管;

7、安装分支手套;

8、安装绝缘套管和接线端子。

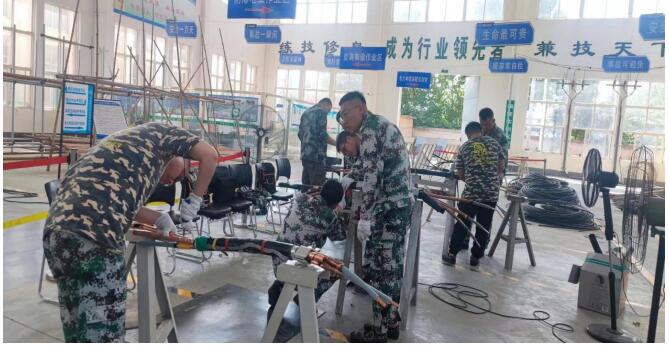

如下图:

高压电缆头制作工艺和注意事项
