继电保护系统是指当电力系统发生故障或异常工况时，在可能实现的短时间和小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。本文对继电保护的配置和基本要求进行介绍，帮助广大电工对继电保护装置有所了解。

一、继电保护装置的基本要求

1.选择性。当供电系统中发生故障时，继电保护装置***断开距离故障点近的断路器，以保证系统中其它非故障部分能继续正常运行。

2.灵敏性。保护装置灵敏与否一般用灵敏系数来衡量。在继电保护装置的保护范围内，不管短路点的位置如何、不论短路的性质怎样，保护装置均不应产生拒绝动作；但在保护区外发生故障时，又不应该产生错误动作。

3.速动性。是指保护装置应尽可能快地切除短路故障。缩短切除故障的时间以减轻短路电流对电气设备的损坏程度，加快系统电压的恢复，从而为电气设备的自启动创造有利条件，同时提高发电机并列运行的稳定性。

4.可靠性。保护装置如不能满足可靠性的要求，反而会成为扩大事故或直接造成故障的根源。为确保保护装置动作的可靠性，须确保保护装置的设计原理、整定计算、安装调试正确无误；同时要求组成保护装置的各元件质量可靠、运行维护得当、系统简化有用，以提高保护的可靠性。

二、保护装置的应用

继电保护装置广泛应用于企业高压供电系统、变电站等场所，用于高压供电系统线路保护、主变保护、电容器保护等。

1.高压供电系统母线继电保护装置

对于不并列运行的分段母线装设电流速断保护，但仅在断路器合闸的瞬间投入，合闸后自动解除。另外，还应装设过电流保护，对于负荷等级较低的配电所则可不装设保护。

2.变电站继电保护装置

（1）线路保护：一般采用二段式或三段式电流保护，其中一段为电流速断保护，二段为限时电流速断保护，三段为过电流保护。

（2）母联保护：需同时装设限时电流速断保护和过电流保护。

（3）主变保护：主变保护包括主保护和后备保护，主保护一般为瓦斯保护、差动保护；后备保护为复合电压过流保护、过负荷保护。

（4）电容器保护：对电容器的保护包括过流保护、零序电压保护、过压保护及失压保护。

随着继电保护技术的飞速发展，微机保护装置逐渐投入使用。虽然生产厂家、开发时间不同，微机保护呈现丰富多彩、各显神通的局面，但基本原理及要达到的目的基本一致。

二、继电保护装置的维护

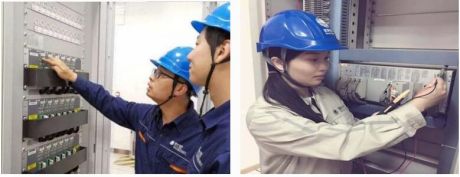

1.定时对继电保护装置巡视和检查，并做好各仪表的运行记录。在继电保护运行过程中，发现异常现象时，应加强监视并向主管部门报告。建立岗位责任制，做到每个盘柜有值班人员负责。做到人人有岗、每岗有人。值班人员对保护装置的操作，一般只允许接通或断开压板、切换开关及卸装熔丝等工作，工作过程中严格遵守电业安全工作规定。

2.做好继电保护装置的清扫工作。清扫工作须由两人进行，防止误碰运行设备，注意与带电设备保持安全距离，避免人身触电和造成二次回路短路、接地事故。

3.对微机保护的电流、电压采样值每周记录一次，每月对微机保护的打印机进行定期检查并打印。

4.定期对继电保护装置和设备检修

（1）检查二次设备各元件标志、名称是否齐全；

（2）检查转换开关、各种按钮、动作是否灵活无卡顿。接点接触有无足够压力和烧伤；

（3）检查控制室光字牌、红绿指示灯泡是否完好；

（4）检查各盘柜上表计、继电器及接线端子螺钉有无松动；

（5）检查电压互感器、电流互感器二次引线端子是否完好；

（6）配线是否整齐，固定卡子有无脱落；

（7）检查断路器的操作机构动作是否正常。

随着电力系统的快速发展和计算机通信技术的进步，继电保护技术向计算机化、网络化、智能化方向发展。只有对继电保护装置进行定期检查和维护，按时巡检其运行状况，及时发现故障并做好处理，保证系统无故障设备正常运行，才能提高供电可靠性。
