曾庆春

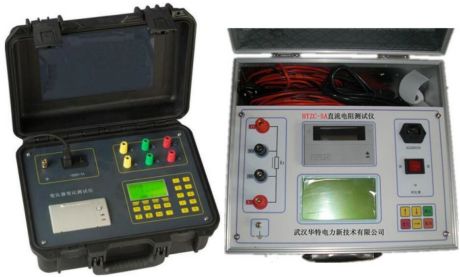

在电力变压器生产、用户交接和检修试验过程中，变压器变比试验是必做项目。这样可有效检测变压器出厂及使用过程中的质量。变压器在空载情况下，高压绕组的电压U₁与低压绕组电压U₂之比称为变压比。三相变压器的变压比通常按线电压计算。变压比试验的目的是检查绕组匝数是否正确、检查分接开关状况、检查绕组有无层（匝）间金属性短路等，为变压器投入运行提供依据。下图是一款目前经常使用的变压器变压比测试仪，各厂家的产品样式与使用方法基本上相同。

一、什么是变压比测试

变压比测试，就是在变压器的某一侧(高压或低压)施加一个低电压，其数值为额定电压的1％-25％，然后用仪表（仪器）来测量另一侧的电压，通过计算来确定该变压器是否符合技术条件所规定的各绕组的额定电压。

二、变压比测试方法

常用方法有双电压表法、变比电桥法两种。变比电桥包括：调压器式变比电桥、电阻分压式变比电桥和智能型变压比测量仪。

1.双电压表法试验一般在高压侧加试验电压，然后在高、低压两侧同时接上电压表，根据电压表的读数利用公式直接计算出被试变压器的变压比。对三相变压器试验时可以加三相电源，也可以加单相电源，对于Yd或Dy接线的三相变压器，利用三相电源试验变压比计算比较方便。如果采用单相电源试验则计算比较复杂，但是利用三相电源试验，三相电源不对称，则会增加试验结果的误差。假如一次侧10kV、二次侧400V变压器绕组，用单相电源来测量，在一次侧加试验电压400V二次侧应是400/25=16V。在现场如果没有仪器和仪表，可以用***简单的办法测试变比，用一块万用表和一根三相电缆，用电缆接入380V电源引入变压器高压侧，用万用表测量低压侧电压，算出变比即可。这种办法只是在应急时应用。

2.变比电桥法包括的两种方法一个是调压式、一个电阻分压式，这种变比电桥测量变压器的变比操作过程繁琐，测量范围较窄，现在已基本不用。

3.全自动变比测试仪的测量方法

目前，各种型号的全自动变比测试仪已得到广泛应用。全自动变比测试仪利用现代电子技术，体积小、重量轻、精度高，测量范围宽，汉字屏幕显示，菜单式操作，变比组别一次性测完，大大减轻了测试人员的工作强度。下面，对其测量方法进行介绍：

（1）将仪表摆放平整，把测试仪测试导线的高压部分A、B、C和低压部分a、b、c分别接入被测变压器和测试仪相应的端子上；

（2）在测试仪输入将要测试的变压器的变压比（计算变压比可以看被测变压器铭牌上各抽头的电压，分别算出各抽头变比）；

（3）将面板上的功能键置于与铭牌标识组别相同的接线组别；

（4）接通测试电源，电源指示灯亮，按复位按钮，使显示器归零；

（5）按下测试按钮开始测试，经过约60s左右，数字屏界面上陆续显示变压比数值、误差、组别等测试结果，作好记录；

（6）关闭电源；

（7）转换被测变压器的挡位，按照上述（2）至（6）步骤分别测试出各档位下的试验数据；

（8）进行单相变压器变比测试时，应使用仪器的A、B、a、b这4个接线柱进行测试。
