各种终端和中间接头的形式及结构

曾庆春

我们现在使用的中低压电缆终端主要分为户内和户外终端，户内终端包括设备终端。户内终端主要是安装在室内，与电气设备相连接。户外终端主要安装在室外，与架空线路和其他室外电气设备相连接。设备终端又分为固定式和分离式两类，主要与电气设备相连接，它的导电金属处于全绝缘状态，不暴露在空气中。

热缩型终端头的结构是以聚合物为基本材料，经过交联工艺，使聚合物的线型分子变成网状结构的体型分子，经加热扩张成规定尺寸，制作终端头时经过再加热自行收缩到预定尺寸。它的组成部件主要由外绝缘管、应力管、分支套、护套管、相色管、雨裙等部件以及与其配套的填充胶、密封胶等材料构成。

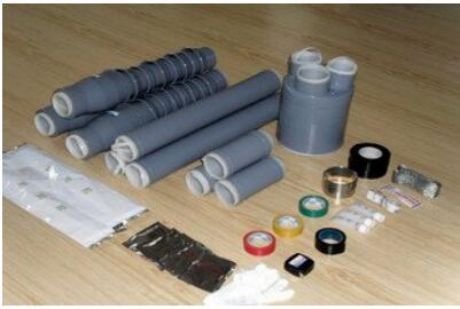

冷缩型终端头的结构是以弹性较好的橡胶材料（一般是硅橡胶和乙丙橡胶）在工厂内注射成各种电缆终端的部件并硫化成型，然后再将内经扩张并衬以螺旋状的尼龙支撑条以保持扩张后的内径。在安装时，将这些预扩张件套在经过处理后电缆未端，抽出螺旋状的尼龙支撑条，橡胶件就会收缩在电缆上。它的组成部件主要有终端主体、绝缘管、分支手套、半导电自粘带。冷缩头具有以下特点：1.抗电晕及耐腐蚀性能强，电性能优良，使用寿命长。2.安装时，无需专用工具和用火加热。3.通用范围宽，一种规格可使用多种电缆线径。

预制型电缆终端是将电缆终端的绝缘体、内屏蔽和外屏蔽在工厂里预先制作成一个完整的预制件的电缆终端。它通常采用三元乙丙橡胶和硅橡胶制造，将混炼好的橡胶料用注橡机注射入模具内，然后，在高温及高压下硫化成型，在安装时只需将预制件套入电缆绝缘上即成。它的组成部分：终端主体、绝缘管、半导电自粘带、分支手套、肘型绝缘套。一般预制型电缆终端基本用在电缆分接箱、环网柜和封闭式变压器上。

 电缆的中间接头分很多类型，主要讲一讲我们常用的几种类型。一是热缩的中间接头，它的组成部件：热缩绝缘管，主要用于电气绝缘；半导电管，起屏蔽作用；应力控制管，也就是应力管，它是能均匀中间接头电场的集中；护套管，作为密封用的，并具有一定的机械保护作用；热熔胶，起密封、防漏和防潮作用；填充胶，它用来填充界面结合处空隙的。二个是冷缩中间接头，它的组成部件：接头主体，它是采用内、外半导电屏蔽和应力控制为一体的冷收缩绝缘件；在就是绝缘管和半导电自粘带。第三个是预制中间接头，它的组成部件：终端主体，它采用内、外半导电屏蔽层和应力控制为一体的预制橡胶绝缘件；热缩或冷缩型绝缘管或绝缘带及半导电自粘带。从材料上看，冷缩和预制型中间接头制作简单，但价格要比热缩型贵得多。一般单位为了省钱常用热缩的，从长远看还是冷缩和预制型比较好用。
