装修是买房置业之后的常见工程，装修工程中用电工程非常重要，用电线路走得好能够方便后期的入住使用，提升安全用电系数。用电布线是家居装修中非常重要的一项隐蔽工程，因其被掩藏于墙体、地板之下，很多人对布线都不甚重视，导致后期搬进新房时，漏电、断电隐患就会出现，不仅又是一笔不小的经济损失，也浪费了我们的时间，只有在前期布线时多加留意，才能避免这些问题出现。

一、家庭电路安装走线图——布线流程

1.定位：***要根据你对用电的目的进行电路定位，比如，哪里要开关、哪里安插座、哪里装灯等要求，电工师傅会根据你的要求进行定位。

2.开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽要横平竖直。不过，规范的做法，不允许开横槽，因为会影响墙的承受力。

3.布线：布线一般采用线管暗埋的方式。线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。

4.弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。

二、家庭电路安装走线图——布线原则

1.强弱电的间距要在30-50公分，他们只能作远邻，不能作近亲，不知道什么时候，他们就会串门，打扰你的电视和电话。

2.强弱电更不能同穿一根管内。

3.管内导线总截面面积要小于保护管截面面积的40%，比如20管内多穿4根2.5平方的线。

4.长距离的线管尽量用整管。

5.线管如果需要连接，要用接头，接头和管要用胶粘好。

6.如果有线管在地面上，应立即保护起来，防止踩裂，影响以后的检修。

7.当布线长度超过15米或中间有3个弯曲时，在中间应该加装一个接线盒，因为拆装电线时，太长或弯曲多了，线从穿线管过不去。

8.一般情况下，空调插座安装应离地2米以上，电线线路要和煤气管道相距40公分以上。

9.没有特别要求的前提下，插座安装应离地30公分高度。

10.开关、插座面对面板，应该左侧零线右侧火线开关。

11.家庭装修中，电线只能并头连接，不是我们平时随便一接那么简单。

12.接头处采用按压接线法，须要结实牢固。

13.接好的线要立即用绝缘胶布包好。

14.如果确定了火线、零线、地线的颜色，那么任何时候，颜色都不能用混了，要不后期检修起来就会非常麻烦。

15.家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线，一旦哪部分需要断电检修时，不影响其他电器的正常使用。

16.在做完电路后，一定要让施工方给你做一份电路布置图，一旦以后要检修或墙面修整或在墙上打钉子，防止电线被打坏。

三、家庭装修电工布线图——装修电工布线技巧

在装修的时候，其实布线也有很多技巧，不然的话，家里的线路一团糟，不知道那条线路是通往哪里的，下面小编详细的介绍几个技巧，请大家一定要记住哦。

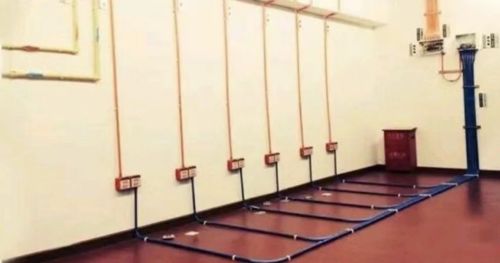

1.地面预埋线管，注意线槽不要凿的太深了，容易损坏楼板，如果有找平层，线管上口与找平层平就可以了，线管接头部位一定要有凹槽，易与线管面与地坪相平。线管能够平行尽量平行施工。

2.转弯处接头尽量错开，线管上墙处弯头要有弧度，方便今后穿线。

3.强弱电的间距要在30---50公分，避免强电干扰电视和电话。

4.强弱电更不能同穿在一根管内。

5.管内导线总截面面积要小于保护管截面面积的40%，比如20管内多穿4根2.5m2的线。

6.一般情况下，空调插座安装应离地2米以上，电线线路要和煤气管道相距40公分以上。

7.家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线，一旦哪部分需要断电检修时，不影响其他电器的正常使用。

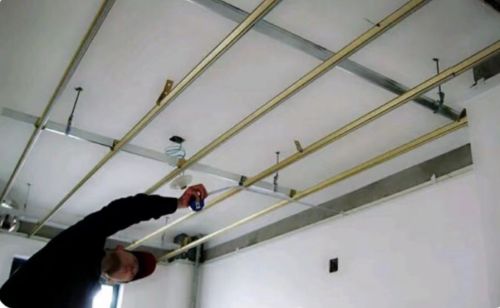

四、家庭装修电工布线图——装修电工电线为什么全走顶好？

传统的电路布线都在地面开槽，这样不仅麻烦还极有可能造成安全隐患，除了要规避风险，还要能预见危险，装修房子不喜欢的就是坐以待毙，更崇尚主动出击，家庭装修也是如此，与其开始就布下安全隐患，不如在一开始免除这样的麻烦。

从安全角度分析，电线布线时走顶，能很好地躲开地上的水管、地暖等等，水电分离则会更加安全，不管是对日后的使用，还是维修，都是非常的方便。

入住时间长了，若是需要检测或者维修时，电线走顶会比地面要方便得多，走地面要进行维修是很麻烦的，需要将地面砸开，然后再拿出电线，而且电线走地的话，很容易就损坏防水层，到时候不但得出电线维修的钱，还是找人重新做防水层。
