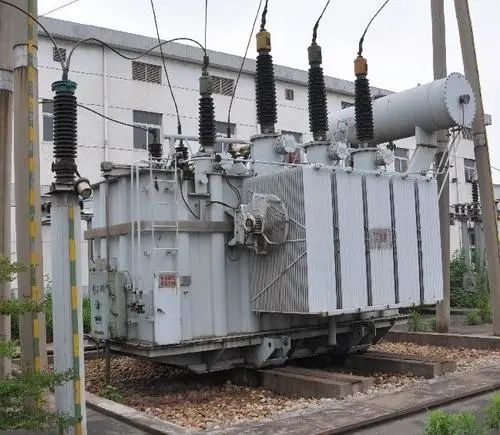

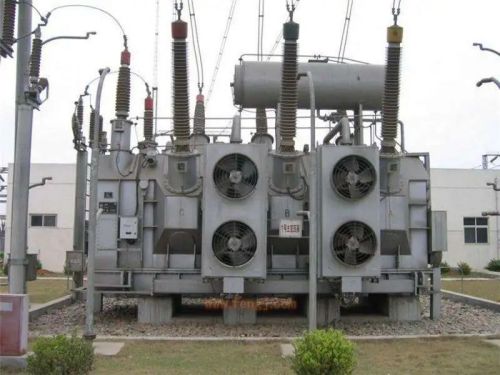

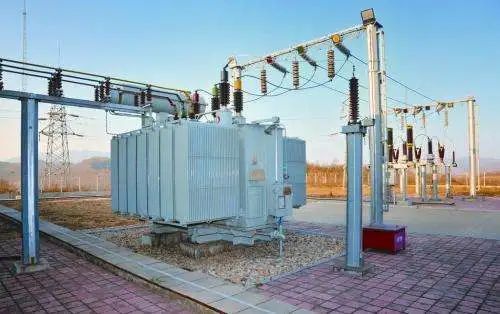

我们经常可以看到，在一些变压器下面放置了大量的鹅卵石，那么这些鹅卵石到底是干什么用的？只是为了美观吗？

常见的变压器分为干式变压器和油浸式变压器；油浸式变压器，是以油作为变压器主要绝缘手段，并依靠油作冷却介质，如油浸自冷、油浸风冷、油浸水冷及强迫油循环等。变压器的主要部件有铁芯、绕组、油箱、油枕、呼吸器、防爆管（压力释放阀）、散热器、绝缘套管、分接开关、气体继电器、温度计、净油器等。油浸式变压器和干式变压器相比具有造价低、维护方便，能够解决变压器大容量散热和高电压绝缘等问题。但是，因为油浸式变压器的冷却油是可燃的，所以导致油浸式变压器具有天生的缺点，那就是可燃、可爆。

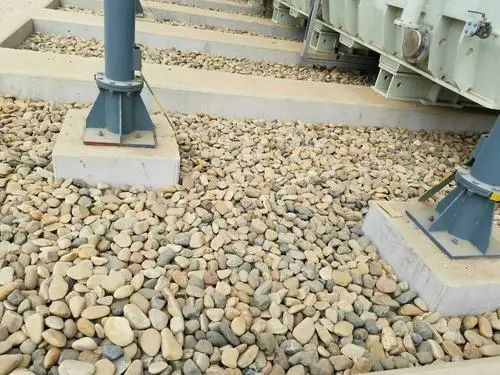

为解决变压器油可燃、可爆的缺点，鹅卵石就应运而生。变压器下有个部位称为卸油池或卸油坑(或者类似的叫法)，通向事故油坑或事故油池。发生事故时，如喷油或爆炸，变压器的油会卸到卸油坑内，然后流往事故油池。池内有的做隔栅，也有的不做隔栅。做隔栅的，鹅卵石就放置在隔栅上面;不做隔栅的，鹅卵石就放置在卸油坑内。做不做隔栅，跟变压器型式、容量、电压等级有关。

放置鹅卵石在油浸式变压器下面主要从以下七个方面考虑：

1.在变压器使用很长时间以后，零部件有可能出现老化渗漏等问题，而放置大量的鹅卵石可以吸收变压器漏油，让变压器油顺利回流到事故油池，减少事故发生；

2.一旦发生事故时，鹅卵石可以防止变压器中的油喷溅，避免爆炸；

3.爆炸起火时，鹅卵石可以起到隔离作用，阻止火灾蔓延到地面，利于灭火；

4.变压器温度过高时可以借助鹅卵石使其冷却，起到轻微的冷却作用；

5.鹅卵石绝缘，便于检修、运行人员检查工作；

6.鹅卵石具有减震作用，作用与铁路上的石头相同，可以增加一层缓冲；

7.防止杂草生长。
