测定绝缘电阻和吸收比可以灵敏地发现变压器绝缘的整体或局部受潮；检查各部件绝缘表面的脏污及局部缺陷；检查有无短路、接地及瓷件破裂等缺陷。测定绝缘电阻与吸收比一直是变压器绝缘试验中常用方法***。

通过测试变压器的绝缘电阻，可大致了解绝缘老化程度。绝缘电阻的测量，包括测量一次、二次绕组对地的绝缘电阻和一次与二次绕组之间的绝缘电阻。测试方法如下：

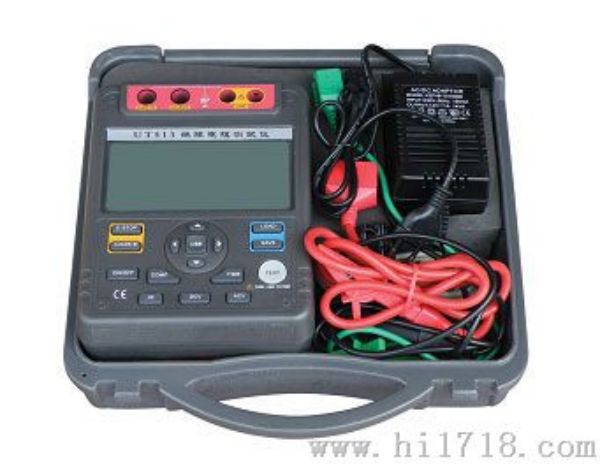

(1)测量额定电压为1kV以上的绕组用2500V，1kV以下者用1000V或2500V兆欧表。

(2)测量前，先将变压器套管清洁干净，以免引起泄漏电流，影响测量结果的准确性。

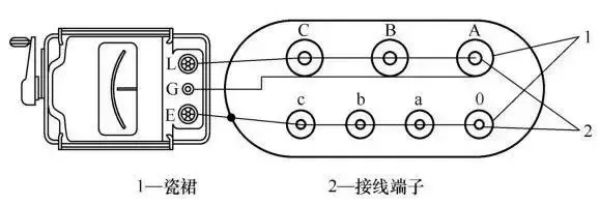

(3)测量时非被测绕组应接地。先将变压器的外壳和高压绕组接地，测量低压绕组；再将变压器的外壳和低压绕组接地，测量高压绕组。

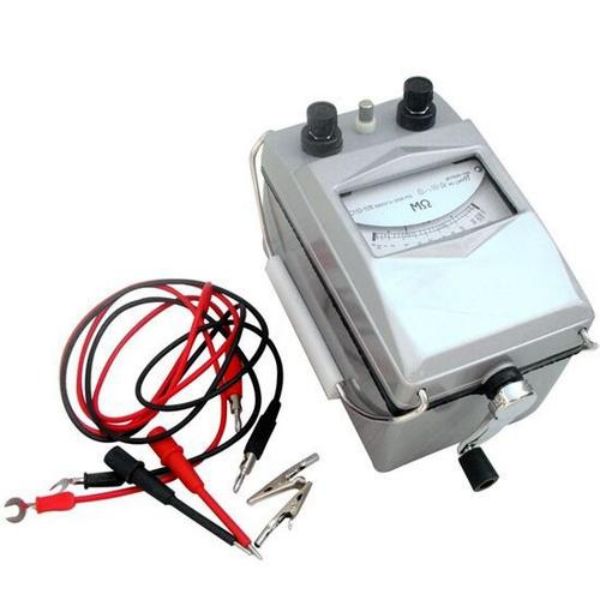

(4)测量时如用手摇式兆欧表，应以120r／min速度转动手柄，使指针逐渐上升，直至指针指示稳定后再记录读数。

(5)绝缘电阻应以变压器绕组浸于油中时所得的数值为准(指油浸式变压器)，变压器注油后应静放5—6h再进行测量。把测量结果与投入运行前的数值作比较，如果下降显着(低于70％)，则应进行试验，做出全方面分析。

(6)注意事项。

①测量应在良好天气条件下进行，且被测变压器及环境温度不宜低于5℃。据水电部科学研究院统计，环境温度低于5℃时测量结果往往不准确。

②测量时，环境湿度不宜大于75％，因为湿度对表面泄漏电流的影响较大，使绝缘电阻降低。

③每测完一次绝缘电阻后，要将电荷放尽(用导线短接接线端子)；否则，二次测量时，会有绝缘电阻增大的假象。
