核相器
发布日期:2020年11月28日

一、器具名称:核相器

二、试验周期: 1年

三、功能:核相器是电力系统核对相位使用的一种仪器,可检查额定电压的存在。用于探测和指示关相同的额定电压和频率下,两个已带电部位之间正确相位关系的便携式装置。

四、使用场所:1运行电压下,进行高压电力线路的核定相位工作,属带电测试工具,特别对直接接触高电压的核相棒进行了较高的工频耐压试验。结果表明其绝缘性能和安全距离均能满足电业安全规程要求。另外由于核相棒末端有放电指示管,当核相棒末端与核相表连线断开情况下,也能人身和设备安全。

2从模拟两端电压来看---相位差30°的同名相电压如经过长距离输电的线路,虽然调节r和r′电阻不能使电桥安全平衡。但与不同名相的其他两相所测得ig值相比,它们之间的差值2~3倍,仍然分辨三相的不同相位。

3该仪器经过一定的高压校验后,还可作测量高电压之用。

五、使用方式:核相器适用于低压380kv、高压6kv、10kv、35kv、110kv等不同电压的电力线路核相验电之用,核相器使用前,根据被测线路及电力设备的额定电压选用合适电压等级的线路核相验电仪核相器。把表头垂直安装在三角架上。使表针指示接近或等于零,将连接线按相同色分别接于测试杆与仪表中,并将接地线接地,连接正确、良好。然后,将两杆分别接向相对应的两侧线路。当高压核相器的仪表指示接近或为零时,则两相为同相;若仪表指示较大时,则要多反复几次,确保准确无误后方能并列。高压核相器作为验电器使用时,将其中一杆接向任何一根线,另一杆接地或接向另一相线,若仪表指示较大时则线路有电,反之则无电。

六、注意事项:1使用时,因带电作业,故接地线要牢固、可靠,低压可不使用接地线须按照电业安全工作规程有关规定进行,绝缘杆要定期做安全检查,以人身设备安全。

2用完后,放进盒内要妥善保管,通风干燥,以免受潮和化学腐蚀,以备再用。

3要按不同等级的使用电压,选用合适等级的线路核相验电仪,严禁一仪多用。

4做预防性实验时,要取下上杆,只做下杆,以免上杆内电子元件损坏造成测量不准确。

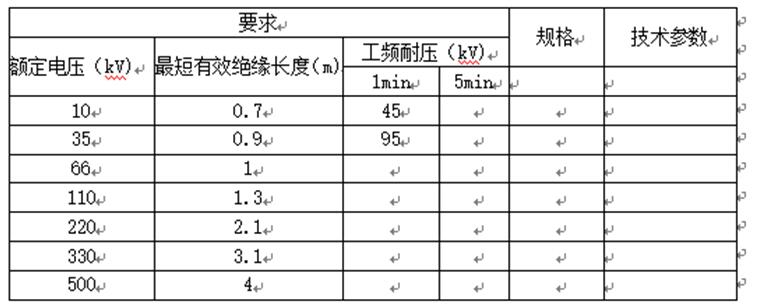

七、产品种类和技术参数:

核相器

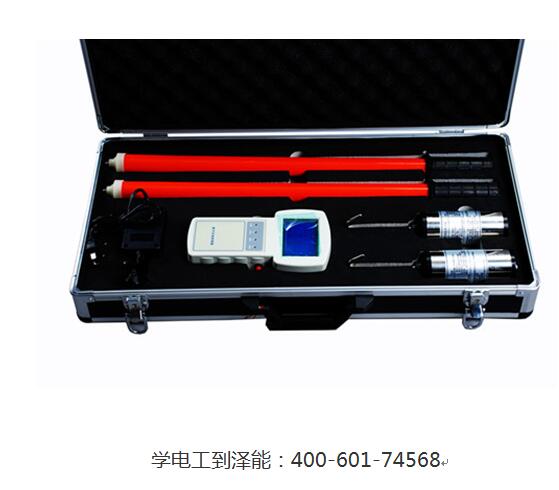

八、实物图例:

核相器
