六、个人保安接地线
发布日期:2020年11月19日

一、器具名称个人保安接地线

二、试验周期 5

三、功能:个人保安接地线是为了防止邻近带电设备和线路产生的感应电压,以保证操作人员的人身安全而装设的接地装置。

工作地段如有临近、平行、交叉跨越及同杆塔架设线路,为防止停电检修线路上感应电压伤人,在需要接触或接近导线工作时,应使用个人保安线。

四、使用场所(1)工作地段如有邻近、平行、交叉跨越及同杆塔架设线路,为防止停电检修线路上的感应电压伤人,在需要接触或接近导线工作时,应使用个人保安线。

(2)个人保安线 应在杆塔上接触或接近导线的作业开始前挂接,作业结束脱离导线后拆除。装设时,应先接接地端,后接导线端,且接触良好,连接可靠。拆个人保安线的顺序与此相反。

(3)个人保安线应使用有透明拆套的多股软铜线,截面积不得小于16mm2,且应带有绝缘手柄或绝缘部件。严禁以个人保安线代替接地线。

(4)在杆塔或横担接地通道良好的条件下,个人保安线接地端允许接在杆塔或横担上。

五、使用方式:使用个人保安线前,应先验电确认已停电,在设备上确认无电压后进行。先将接地线夹连接在接地网或扁铁件上,然后用接地操作棒分别将导线端线类拧紧在设备导线上。拆除短路接地线时,顺序正好与上述相反。装设的短路接地线,它和带电设备的距离,考虑到接地线摆的影响,其安全距离应不小于《电力安全工作规程》新规定的数值。严禁不用线夹而用缠绕的方法进行接地短路。携带型短路接地线应妥善保管。每次使用前,均应仔细检查其是否完好,软铜线无祼露,螺母不松脱,否则不得使用。携带型短路接地线检验周期为每五年一次,检验项目同出厂检验。经试验合格的携带型短路接地线在经受短路后,应根据经受短路电流大小和外观检验判断,一般应予报废。

六、注意事项1.确保接地线的完好性,应在空气流通环境干燥的专用地点存放。

2.电气设备上使用本接地线,应遵照电力安全作业规程的有关规定进行。

3.使用保安线钳,应先验电放电,确认电气设备已停电并悬挂接地线后,方可进行操作。

4.个人保安线是保护施工人员避免触应电压触电的保安工具,不能替代SD-332-89部标准所规定的携带短路接地线的作用。

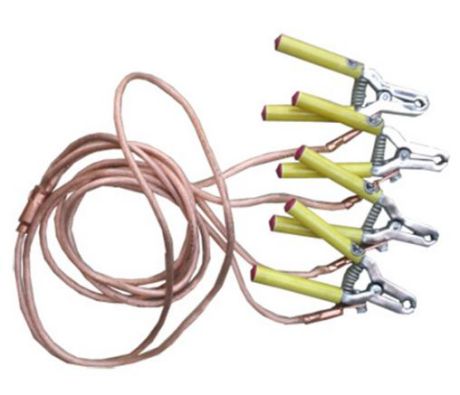

 图例:
